ระบบตรวจจับโดรนแบบพกพา

เครื่องตรวจจับโดรนแบบใช้มือถือ:

คู่มือฉบับสมบูรณ์สำหรับการตรวจจับโดรนแบบพกพา

เครื่องตรวจจับโดรนแบบมือถือเป็นอุปกรณ์พกพาที่ใช้ในการตรวจจับและวิเคราะห์สัญญาณความถี่วิทยุที่เกี่ยวข้องกับยานพาหนะทางอากาศไร้คนขับ (UAV) ต่างจากระบบตรวจจับโดรนแบบอยู่กับที่ เครื่องตรวจจับโดรนแบบมือถือสามารถพกพาโดยเจ้าหน้าที่รักษาความปลอดภัย และใช้สำหรับการตรวจจับแบบเคลื่อนที่ในพื้นที่ต่างๆ

เครื่องตรวจจับโดรนที่ใช้ความถี่วิทยุแบบมือถือสามารถระบุสัญญาณจากโดรนระดับผู้บริโภค- โดรน FPV และโดรนระดับอุตสาหกรรม-บางประเภทได้ พวกเขายังสามารถวิเคราะห์สัญญาณจากโดรนที่ต้องสงสัยที่ไม่รู้จักเพื่อรับข้อมูล เช่น ตำแหน่งโดรน ตำแหน่งนักบิน และ ID ระยะไกล

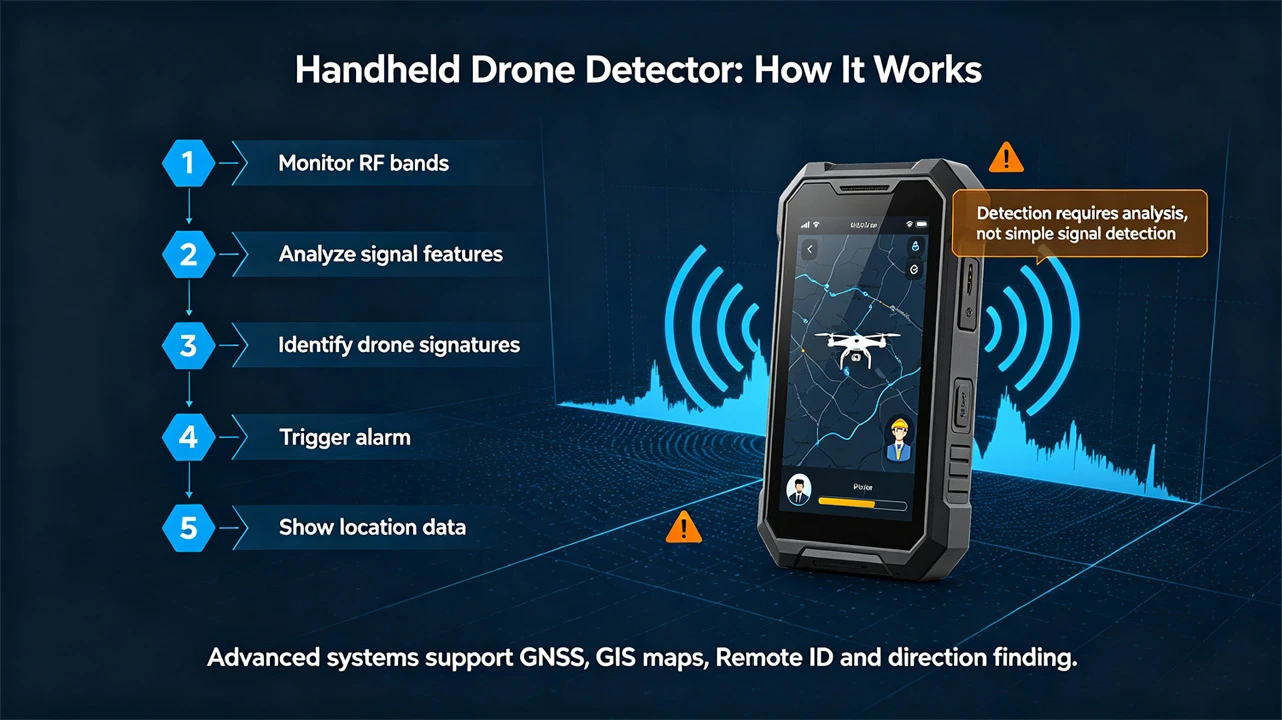

一,เครื่องตรวจจับโดรนแบบมือถือทำงานอย่างไร

เครื่องตรวจจับโดรนด้วยความถี่วิทยุ (RF) โดยทั่วไปจะเกี่ยวข้องกับขั้นตอนต่อไปนี้:

1. การตรวจสอบสัญญาณ RF:อุปกรณ์จะตรวจสอบย่านความถี่ที่เลือกอย่างต่อเนื่อง ค้นหาสัญญาณไร้สายจำนวนมากที่อาจอยู่ร่วมกันในสภาพแวดล้อมโดยรอบ เช่น Wi-Fi, บลูทูธ, อุปกรณ์สื่อสาร และอุปกรณ์อุตสาหกรรม การตรวจจับโดรนไม่ใช่แค่ "การตรวจจับสัญญาณ RF และสมมติว่าเป็นโดรน"

2. การวิเคราะห์สัญญาณ:เมื่ออุปกรณ์ตรวจพบสัญญาณที่เกี่ยวข้อง อุปกรณ์จะวิเคราะห์ลักษณะความถี่ รูปแบบสัญญาณ และคุณสมบัติอื่นๆ ที่เกี่ยวข้องกับเทคโนโลยีการสื่อสารของโดรนเพิ่มเติม

3. การระบุโดรน:อุปกรณ์จะเปรียบเทียบผลการวิเคราะห์กับลักษณะสัญญาณโดรนที่ทราบหรือฐานข้อมูลการระบุตัวตน สำหรับโดรนรุ่นที่รองรับ ระบบสามารถระบุรุ่นหรือหมวดหมู่เพิ่มเติมได้ บางระบบยังสามารถระบุสัญญาณที่เกี่ยวข้องกับ FPV ทั่วไปและโดรนเกรดอุตสาหกรรม-ได้

4. สัญญาณเตือน:เมื่อระบบระบุสัญญาณโดรนที่เกี่ยวข้องหรือตรวจพบสัญญาณโดรนที่น่าสงสัย ระบบจะส่งสัญญาณเตือนไปยังผู้ปฏิบัติงาน วิธีการปลุกประกอบด้วยการแจ้งเตือนบนหน้าจอ เสียงเตือน และสัญญาณเตือนแบบสั่น

5.ที่ตั้งและข้อมูลอื่นๆ:ระบบตรวจจับโดรนมือถือขั้นสูงยังสามารถรวมการวิเคราะห์ความถี่วิทยุเข้ากับ GNSS, แผนที่ GIS, รหัสระยะไกล และความสามารถในการค้นหาทิศทาง ผู้ปฏิบัติงานได้รับมากกว่าแค่การแจ้งเตือน "โดรนตรวจพบ"; พวกเขาได้รับข้อมูลมากมายเกี่ยวกับสถานการณ์บน-ไซต์

2,โดรนประเภทไหนที่สามารถทำได้เครื่องตรวจจับโดรนแบบมือถือตรวจจับ?

ความสามารถในการตรวจจับจริงขึ้นอยู่กับการครอบคลุมความถี่ของอุปกรณ์ เทคโนโลยีการระบุสัญญาณ การกำหนดค่าเสาอากาศ สภาพแวดล้อม และลักษณะสัญญาณของโดรนเป้าหมาย โดยทั่วไประบบตรวจจับโดรนแบบมือถือสมัยใหม่สามารถตรวจจับโดรนได้หลายประเภท

1, โดรนผู้บริโภค:โดรนสำหรับผู้บริโภคถือเป็น UAV ทั่วไปในสภาพแวดล้อมสาธารณะและเชิงพาณิชย์ เครื่องตรวจจับโดรนที่มีความสามารถด้าน RFID ที่สอดคล้องกันสามารถระบุสัญญาณโดรนของผู้บริโภคที่รองรับ และให้ข้อมูลเป้าหมายที่เกี่ยวข้องแก่ผู้ปฏิบัติงาน

2,FPV (ยานพาหนะพิมพ์แบบยืดหยุ่น) โดรน:อุปกรณ์ที่มีความสามารถในการวิเคราะห์ RF ที่สอดคล้องกันสามารถตรวจสอบสัญญาณ FPV ที่เกี่ยวข้อง ช่วยให้เจ้าหน้าที่รักษาความปลอดภัยสามารถรับรู้สถานการณ์เพิ่มเติมเกี่ยวกับกิจกรรมของโดรน FPV

3, โดรนอุตสาหกรรม:โดรนอุตสาหกรรมประกอบด้วยโดรน-โรเตอร์หลายใบพัดขนาดใหญ่ โดรนบรรทุกสินค้า และ VTOL (การบินขึ้นและลงตามแนวตั้ง) หรือโดรนแบบปีกผสม- เครื่องตรวจจับแบบมือถือที่ครอบคลุมโดรนหลายประเภทสามารถช่วยให้ทีมรักษาความปลอดภัยตรวจสอบ UAV ประเภทต่างๆ ได้มากขึ้น ไม่ใช่แค่โดรนสำหรับผู้บริโภคเท่านั้น

4, สัญญาณโดรนที่ไม่ทราบหรือน่าสงสัย:ระบบตรวจจับโดรนขั้นสูงบางระบบได้เพิ่มความสามารถในการระบุสัญญาณโดรนที่น่าสงสัย คุณสมบัตินี้สามารถวิเคราะห์กิจกรรมความถี่วิทยุที่มีลักษณะการสื่อสาร UAV และสามารถส่งสัญญาณเตือน UAV ที่น่าสงสัยไปยังผู้ปฏิบัติงาน แม้ว่าจะไม่สามารถระบุรุ่นเฉพาะได้ก็ตาม สัญญาณ RF ที่ไม่รู้จักไม่จำเป็นต้องเป็นตัวแทนของ UAV การระบุสัญญาณที่ต้องสงสัยเหมาะสมกว่าสำหรับความสามารถในการรับรู้สถานการณ์เพิ่มเติม มากกว่าการจัดประเภทสัญญาณที่ไม่รู้จักทั้งหมดเป็น UAV โดยอัตโนมัติ

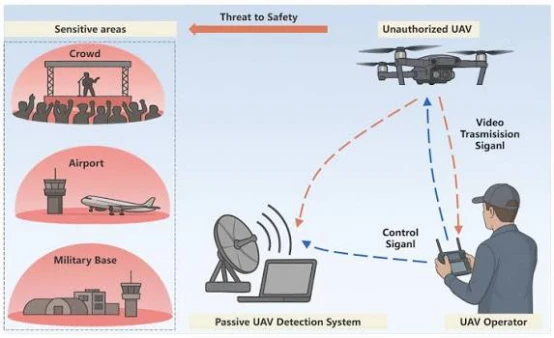

3,การตรวจจับโดรน RF คืออะไร?

การตรวจจับโดรน RFตรวจจับกิจกรรมความถี่วิทยุ (RF) ที่เกี่ยวข้องกับโดรนโดยการตรวจสอบและวิเคราะห์สัญญาณความถี่วิทยุ

คุณสมบัติหลักประการหนึ่งคือสามารถใช้สัญญาณอิเล็กทรอนิกส์ที่สร้างโดยโดรนเพื่อช่วยในการตรวจจับ แทนที่จะอาศัยการสังเกตการณ์ด้วยสายตาโดยสิ้นเชิง

สิ่งนี้อาจเป็นประโยชน์อย่างยิ่งในสถานการณ์ที่:

• โดรนสังเกตด้วยตาเปล่าได้ยาก

• ผู้ปฏิบัติงานอยู่ห่างจากโดรน

• สภาพอากาศหรือสภาพแสงทำให้การมองเห็นลดลง;

• ทีมรักษาความปลอดภัยจำเป็นต้องมีความสามารถในการตรวจจับอุปกรณ์เคลื่อนที่

•พื้นที่ขนาดใหญ่หรือชั่วคราวจำเป็นต้องมีการตรวจสอบด้วยโดรน

การตรวจจับความถี่วิทยุ (RF) ยังมีข้อจำกัดทางเทคนิคอีกด้วย โดรนบางรุ่นไม่ได้สร้างสัญญาณ RF ที่สามารถระบุตัวตนได้ง่าย และสภาพแวดล้อมแม่เหล็กไฟฟ้าโดยรอบที่ซับซ้อนอาจส่งผลต่อประสิทธิภาพการตรวจจับได้ ดังนั้น โดยทั่วไปแล้ว การตรวจจับด้วยคลื่นความถี่วิทยุจึงควรถือเป็นส่วนที่ขาดไม่ได้ของระบบการตรวจจับด้วยโดรนในตัว

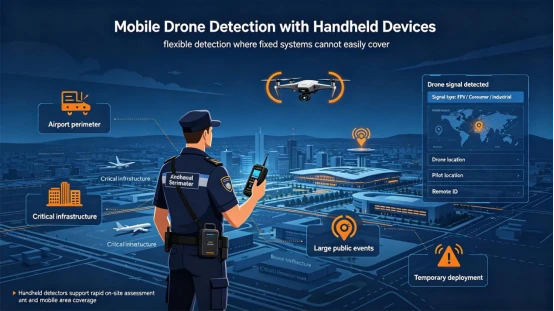

4,เหตุใดจึงเลือกเครื่องตรวจจับโดรนแบบมือถือ

ข้อดีที่ใหญ่ที่สุดประการหนึ่งของเครื่องตรวจจับโดรนแบบมือถือก็คือความคล่องตัว
ระบบการตรวจจับแบบคงที่สามารถครอบคลุมพื้นที่เฉพาะได้เป็นระยะเวลานาน แต่อุปกรณ์มือถือช่วยให้ผู้ปฏิบัติงานนำความสามารถในการตรวจจับไปยังจุดที่ต้องการได้


เหมาะสำหรับ:

1,หน่วยลาดตระเวนรักษาความปลอดภัยมือถือ:เจ้าหน้าที่รักษาความปลอดภัยสามารถพกพาเครื่องตรวจจับติดตัวไปด้วยในระหว่างการลาดตระเวน

2,กิจกรรมชั่วคราว: เหตุการณ์ขนาดใหญ่อาจต้องมีการเฝ้าระวังด้วยโดรนชั่วคราว ในกรณีที่โครงสร้างพื้นฐานการตรวจจับแบบถาวรไม่เหมาะสม

3,พื้นที่สำคัญ:ทีมรักษาความปลอดภัยสามารถใช้อุปกรณ์ตรวจจับโดรนแบบพกพารอบๆ โรงงานที่มีความละเอียดอ่อน พื้นที่อุตสาหกรรม และพื้นที่หวงห้ามได้

4,การปรับใช้อย่างรวดเร็ว:อุปกรณ์มือถือสามารถใช้งานได้อย่างรวดเร็วเมื่อตรวจพบการทำงานของโดรน

5,บูรณาการกับระบบการตรวจจับอื่นๆ:อุปกรณ์ตรวจจับ RF แบบมือถือยังสามารถใช้ร่วมกับเรดาร์คงที่ กล้อง อุปกรณ์ตรวจจับเสียง หรืออื่นๆการตรวจจับ UAVเทคโนโลยี

5,จะเลือกเครื่องตรวจจับโดรนแบบมือถือได้อย่างไร

เมื่อเลือกเครื่องตรวจจับโดรนแบบมือถือ คุณไม่ควรมุ่งเน้นไปที่พารามิเตอร์เพียงตัวเดียว

1. ความครอบคลุมความถี่

การครอบคลุมความถี่เป็นหนึ่งในตัวบ่งชี้ที่สำคัญที่สุดสำหรับเครื่องตรวจจับ RF โดรน ช่วงความถี่ที่กว้างขึ้นช่วยให้อุปกรณ์ตรวจสอบกิจกรรม RF ได้หลายประเภทมากขึ้น

ตัวอย่างเช่น AAT-H3L-D รองรับการตรวจจับ RF ตั้งแต่ 70 MHz ถึง 6000 MHz โดยให้ย่านความถี่หลักที่เลือกได้ 12 ย่านตามค่าเริ่มต้น นอกจากนี้ ย่านความถี่อื่นๆ ยังสามารถกำหนดค่าได้ตามความต้องการของโครงการ

2. ระยะการตรวจจับ

ระยะการตรวจจับได้รับผลกระทบจากปัจจัยหลายประการ ได้แก่:

•สภาพแวดล้อมแม่เหล็กไฟฟ้า;

•กำลังส่งเป้าหมาย;

•การกำหนดค่าเสาอากาศ;

•อาคารและสิ่งกีดขวาง;

•การรบกวน RF โดยรอบ

ระยะการตรวจจับที่กำหนดของ AAT-H3L-D คือ 1.5–2 กม. แต่ประสิทธิภาพจริงจะแตกต่างกันไปขึ้นอยู่กับสภาพแวดล้อมและกำลังส่งของเป้าหมาย ระยะทางที่ระบุของผลิตภัณฑ์ควรเข้าใจว่าเป็นการอ้างอิงข้อกำหนดทางเทคนิค ไม่ใช่เพียงระยะทางที่สามารถทำได้ในทุกสภาพแวดล้อม

3. ความสามารถในการระบุตัวตนของโดรน

การตรวจจับสัญญาณ RF เพียงอย่างเดียวนั้นไม่เพียงพอเสมอไป ดีระบบตรวจจับโดรนควรช่วยให้ผู้ปฏิบัติงานพิจารณาว่าสัญญาณเกี่ยวข้องกับ UAV หรือไม่ และหากรองรับ ให้ระบุรุ่นหรือประเภทของโดรนเพิ่มเติม

4. รหัสระยะไกล

สำหรับการออกอากาศด้วยโดรนที่เข้ากันได้ Remote ID สามารถให้ข้อมูลเพิ่มเติมได้ อุปกรณ์ที่รองรับการแก้ไขรหัสระยะไกลสามารถรับ:

•ตำแหน่งโดรน;

•ตำแหน่งนักบิน;

• หมายเลขซีเรียลของโดรน;

•ข้อมูลการออกอากาศอื่น ๆ ที่มีอยู่

5. การค้นหาทิศทาง

หากสถานการณ์การใช้งานจำเป็นต้องมีการกำหนดทิศทางของสัญญาณเพิ่มเติม ก็สามารถเลือกอุปกรณ์ที่มีฟังก์ชันการค้นหาทิศทางได้ AAT-H3L-D รองรับเสาอากาศค้นหาทิศทางที่เป็นอุปกรณ์เสริม โดยมีความแม่นยำในการค้นหาทิศทางประมาณ 15 องศา ซึ่งจะช่วยให้ผู้ปฏิบัติงานกำหนดทิศทางโดยประมาณของสัญญาณ RF ที่ตรวจพบบน-ไซต์ได้

6. อายุการใช้งานแบตเตอรี่และการพกพา

สำหรับการใช้งานด้านความปลอดภัยบนมือถือ น้ำหนักของอุปกรณ์ ขนาด อายุการใช้งานแบตเตอรี่ และวิธีการพกพาถือเป็นสิ่งสำคัญ

AAT-H3L-D มีน้ำหนักน้อยกว่าหรือเท่ากับ 900 กรัม และมีขนาดประมาณ 225 × 78 × 43 มม. (ไม่รวมเสาอากาศ) โดยมีอายุการใช้งานแบตเตอรี่มากกว่าหรือเท่ากับ 6 ชั่วโมง นอกจากนี้ยังมีคลิปหนีบด่วน-สำหรับใช้กับอุปกรณ์ยุทธวิธี MOLLE

7. การป้องกันกลางแจ้ง:อุปกรณ์อิเล็กทรอนิกส์ที่ใช้กลางแจ้งอาจได้รับผลกระทบจากฝุ่น ความชื้น และการเปลี่ยนแปลงของอุณหภูมิ

AAT-H3L-D มีระดับการป้องกัน IP55 และช่วงอุณหภูมิในการทำงาน -20 องศา ถึง 50 องศา

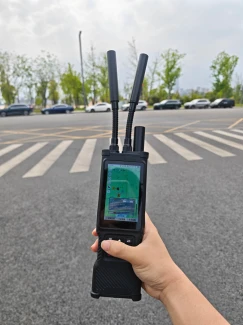

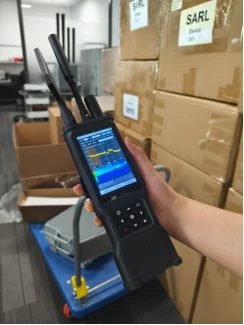

7,เครื่องระบุตำแหน่งโดรน RF แบบมือถือ AAT-H3L-D

AAT-H3L-D คือ aมือถือ RF โดรนตัวระบุตำแหน่งที่ออกแบบมาสำหรับการตรวจจับ RF ของโดรนแบบพกพาและการวิเคราะห์สัญญาณ

อุปกรณ์ใช้วิธีการตรวจสอบ RF แบบพาสซีฟ โดยไม่ส่งสัญญาณ RF ในระหว่างการตรวจจับ ทำให้เหมาะสำหรับสถานการณ์การตรวจสอบ RF ที่ต้องการความสามารถในการสังเกตต่ำ

AAT-H3L-D รองรับช่วงความถี่ 70–6000 MHz โดยให้คลื่นความถี่หลักที่เลือกได้ 12 ย่านตามค่าเริ่มต้น อุปกรณ์สามารถระบุสัญญาณโดรนต่างๆ รวมถึงโดรนผู้บริโภคที่รองรับ โดรน FPV และโดรนอุตสาหกรรมทั่วไป

สำหรับโมเดลกระแสหลักที่รองรับ ระบบสามารถวิเคราะห์ข้อมูลเพิ่มเติม เช่น โมเดลโดรน หมายเลขซีเรียล ตำแหน่งโดรน และตำแหน่งนักบิน ในขณะเดียวกันก็รองรับการแยกวิเคราะห์ข้อความ Remote ID อีกด้วย

อุปกรณ์นี้มีหน้าจอ LCD สีขนาด 4 นิ้วและรวมการระบุตำแหน่ง GNSS, การโต้ตอบกับแผนที่ GIS, การตรวจจับสเปกตรัม, การสั่นสะเทือนและเสียงเตือน และรองรับเสาอากาศเสริมทิศทาง

8,การทำแผนที่ GNSS และการวิเคราะห์สเปกตรัม

มูลค่าเชิงปฏิบัติของอุปกรณ์ตรวจจับแบบพกพาสามารถปรับปรุงเพิ่มเติมได้เมื่อข้อมูลการตรวจจับ UAV รวมกับตำแหน่งทางภูมิศาสตร์และข้อมูลสภาพแวดล้อมทางแม่เหล็กไฟฟ้า

AAT-H3L-D ผสานรวมฟังก์ชันการกำหนดตำแหน่ง GNSS และแผนที่ GIS เข้าด้วยกัน ช่วยให้สามารถแสดงตำแหน่งของอุปกรณ์และการทำงานของแผนที่แบบเรียลไทม์-บนหน้าจอได้

1,ฟังก์ชั่นแผนที่หลักได้แก่:

•การวางตำแหน่ง GNSS แบบเรียลไทม์-;

•การซูมแผนที่;

•แผนที่ดาวเทียม

•แผนที่มาตรฐาน

•การวางตำแหน่งด้วยตนเอง (การตั้งค่าละติจูดและลองจิจูด);

•โหมดการตรวจจับและโหมดถอดรหัส

•DOA เข้าถึงอินเทอร์เฟซการค้นหาทิศทาง

•นำเข้าข้อมูลแผนที่ออฟไลน์

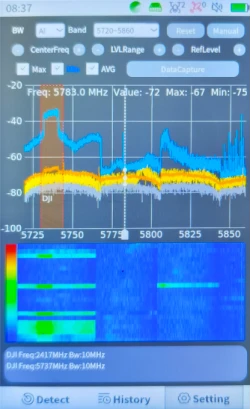

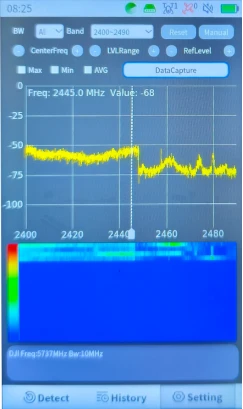

อุปกรณ์ยังสนับสนุน-สเปกตรัมเวลาและเวลา-การแสดงแผนที่ความถี่แบบเรียลไทม์

2,ฟังก์ชันสเปกตรัมประกอบด้วย:

•ซูมเข้าและออก;

•การถือครองมูลค่าสูงสุด;

•การถือครองมูลค่าขั้นต่ำ;

•การวิเคราะห์ความถี่เวลา-

AAT-H3L-D ไม่เพียงแต่สามารถใช้เป็นเครื่องตรวจจับ UAV แบบพกพาเท่านั้น แต่ยังใช้สำหรับการตรวจสอบสภาพแวดล้อมสเปกตรัมแม่เหล็กไฟฟ้าแบบพกพาขั้นพื้นฐานอีกด้วย

9,สถานการณ์การใช้งานของเครื่องตรวจจับ UAV แบบมือถือ

ระบบตรวจจับ UAV แบบพกพาสามารถนำไปใช้กับสถานการณ์ความปลอดภัยที่หลากหลาย

1,การรักษาความปลอดภัยเหตุการณ์ขนาดใหญ่-

ทีมรักษาความปลอดภัยสามารถใช้อุปกรณ์ตรวจจับ UAV แบบพกพาในกิจกรรมกลางแจ้ง สนามกีฬา การรวมตัวในที่สาธารณะ และพื้นที่หวงห้ามชั่วคราว

2,สายตรวจรักษาความปลอดภัยสาธารณะ

เจ้าหน้าที่รักษาความปลอดภัยเคลื่อนที่สามารถพกพาอุปกรณ์ในระหว่างการลาดตระเวนเพื่อตรวจสอบกิจกรรม UAV ที่อาจเกิดขึ้น โดยไม่ต้องอาศัยโครงสร้างพื้นฐานการตรวจจับแบบตายตัวทั้งหมด

3,การคุ้มครองพื้นที่สำคัญ

สิ่งอำนวยความสะดวกและพื้นที่สำคัญที่มีความละเอียดอ่อนสามารถใช้การตรวจจับ UAV แบบพกพาเป็นวิธีการทางเทคนิคเพิ่มเติมในการรับรู้สถานการณ์ในระดับความสูงต่ำ-

4,เคาน์เตอร์-การสมัคร UAS

เครื่องตรวจจับ RF แบบมือถือสามารถใช้เป็นส่วนประกอบในการตรวจจับและระบุตัวตนในระบบ Counter-UAS ที่สมบูรณ์ยิ่งขึ้น

สิ่งสำคัญคือต้องทราบว่าการตรวจจับและการติดขัดเป็นหน้าที่ที่แตกต่างกัน ความรับผิดชอบหลักของเครื่องตรวจจับโดรนคือการตรวจจับ วิเคราะห์ และระบุกิจกรรมที่อาจเกิดขึ้นจากโดรน อย่างไรก็ตาม นี่ไม่ได้หมายความว่าตัวอุปกรณ์มีความสามารถในการติดขัดหรือมาตรการรับมืออื่นๆ

十,สรุป: จะเลือกเครื่องตรวจจับโดรนแบบมือถือได้อย่างไร?

อุปกรณ์ตรวจจับโดรนแบบมือถือช่วยให้ทีมรักษาความปลอดภัยมีความสามารถในการตรวจจับโดรนที่ยืดหยุ่น พกพาได้ และปรับใช้ได้อย่างรวดเร็ว

เมื่อเลือกอุปกรณ์ คุณไม่ควรเน้นเพียงระยะการตรวจจับเท่านั้น การครอบคลุมความถี่ ความสามารถในการวิเคราะห์สัญญาณ การระบุโดรน รหัสระยะไกล การระบุสัญญาณที่ไม่รู้จัก การค้นหาทิศทาง การทำแผนที่ GNSS อายุการใช้งานแบตเตอรี่ ระดับการป้องกัน และความสามารถในการบูรณาการระบบ ล้วนส่งผลกระทบอย่างมีนัยสำคัญต่อคุณค่าของอุปกรณ์ในการใช้งานจริง

หากมีข้อสงสัยใดๆ โปรดติดต่อเรา: info@alasartech-security.com
