ภาพรวม
พื้นที่เรือนจำมีพื้นที่รวม 92,000 ตารางเมตร มีความยาวจากตะวันออกไปตะวันตก 460 เมตร และกว้าง 200 เมตรจากเหนือจรดใต้ มีเนินเขาอยู่นอกรั้วด้านทิศตะวันออก มีสถานีฐาน GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G บนเนินเขา และสถานีฐานเป็นเส้นตรงจากรั้ว ระยะทางประมาณ 500 เมตร และสถานีฐานอื่นๆ ค่อนข้างไกลจากเรือนจำ และสัญญาณอ่อน สัญญาณการสื่อสารที่ครอบคลุม ได้แก่ GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G.5G
การออกแบบโดยรวม
1. วิธีการป้องกันสัญญาณรบกวนในเรือนจำ
1) พลังงานสูงกันน้ำ IP รีโมทคอนโทรล 5g โทรศัพท์มือถือ jammer AAT-HPJ8-5G โฮสต์แบบวงเดียวใช้กับเสาอากาศทิศทางที่สอดคล้องกัน และเสาอากาศรอบทิศทางส่วนใหญ่จะใช้สำหรับพื้นที่ป้องกันพื้นที่ขนาดใหญ่
2) ใช้อุปกรณ์ Jammer สัญญาณมือถือแบบปรับกำลังได้หลายความถี่ที่ใช้พลังงานต่ำ AAT-JPA-8H-10W เพื่อเสริมและเสริมความแข็งแกร่งให้กับจุดรั่วของฉนวนบางจุดภายในแผงป้องกันกำลังสูงที่กล่าวถึงข้างต้น .
2. หลักการเลือกเสาอากาศ
1) เพื่อลดผลกระทบต่อการตกแต่งภายในที่ไม่มีเกราะป้องกัน โดยเฉพาะอย่างยิ่งในบริเวณขอบของเรือนจำ โดยทั่วไปจะใช้เสาอากาศแบบกำหนดทิศทาง
2) ในพื้นที่อื่น ๆ ของเรือนจำ โดยทั่วไปจะใช้เสาอากาศรอบทิศทางเพื่อขยายพื้นที่ป้องกัน
3) ตามช่วงการป้องกันที่แตกต่างกัน มุม ความสูง ความยาวและความกว้าง ฯลฯ ความสูงของการสร้างเสาอากาศและปัจจัยอื่น ๆ เลือกรูปแบบการแผ่รังสีในแนวตั้งและแนวนอนและพารามิเตอร์ทางเทคนิคเช่นเกนและความเอียงของเสาอากาศอย่างสมเหตุสมผล
3. การเลือกตำแหน่งการติดตั้งเสาอากาศ
1) พิจารณาว่าทิศทางการแผ่รังสีของสายอากาศที่มีฉนวนป้องกันในช่วงที่มีประสิทธิภาพนั้นสอดคล้องกับทิศทางการแผ่รังสีของสถานีฐานมากที่สุด
2) ใช้ประโยชน์อย่างเต็มที่จากสิ่งกีดขวางของภูมิประเทศและอาคารในสถานที่เพื่อเลือกพารามิเตอร์รูปแบบของเสาอากาศได้อย่างถูกต้องและลดการรบกวนต่อโลกภายนอก
4. jammer สัญญาณโทรศัพท์ การดีบักกำลังขับ
ปรับกำลังป้องกันให้เหมาะสมตามความแรงของสัญญาณจริงและคุณภาพของฉากเพื่อให้แน่ใจว่าได้รับเอฟเฟกต์การป้องกัน และพยายามปรับสมดุลให้มากที่สุดบนพื้นฐานของความซ้ำซ้อนบางอย่าง
5. การกำหนดค่าแถบความถี่เอาต์พุตและสเปกตรัม
ตามแถบความถี่จริงและจุดความถี่ของไซต์ ใช้แถบความถี่แคบและวงกว้างร่วมกัน จุดหลักคือสัญญาณที่แรงจากสถานีฐานที่ใกล้ที่สุด ซึ่งป้องกันโดยแอมพลิจูดของแถบความถี่แคบ มาสก์แบนด์วิดธ์ขนาดใหญ่ของแอมพลิจูด
6. การรวมกันที่ยืดหยุ่นของ Prison jammer ของโมดูลระบบ
1) ด้านในของโฮสต์ประกอบด้วยโมดูลต่างๆ: โมดูลของคลื่นความถี่ต่างๆ สามารถเลือกได้อย่างยืดหยุ่นในรุ่นของรุ่นเดียวกัน
2) โฮสต์และเสาอากาศเชื่อมต่อกับสายเคเบิล 50 โอห์ม เสาอากาศสามารถสร้างได้ในตำแหน่งที่ดีที่สุด และปราศจากข้อจำกัดของตำแหน่งของโฮสต์
3) โฮสต์สามารถใช้ตัวแบ่งกำลังสำหรับการกระจายหลายเสาอากาศตามความต้องการที่แท้จริง ประหยัดพลังงานของโฮสต์และขยายช่วงการป้องกัน
4) เสาอากาศยังสามารถใช้ตัวรวมสัญญาณเพื่อรวมสัญญาณเอาท์พุตที่แตกต่างกันของโฮสต์หลายตัวบนเสาอากาศเดียวสำหรับการแผ่รังสี ลดจำนวนเสาอากาศและประหยัดค่าใช้จ่าย

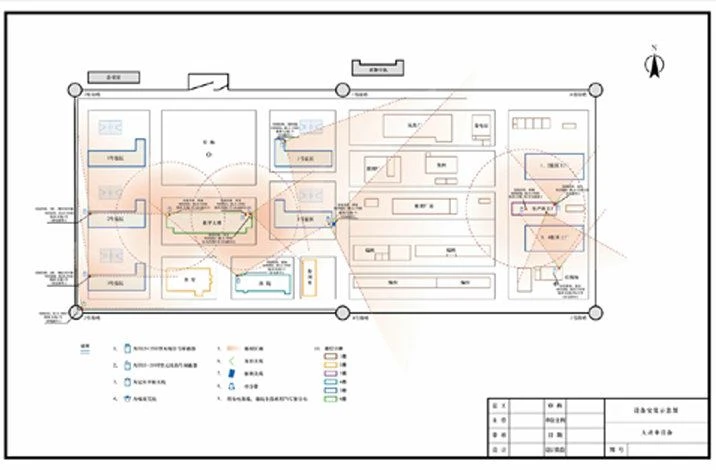

แผนผังของการติดตั้งอุปกรณ์ jammer กำลังสูง

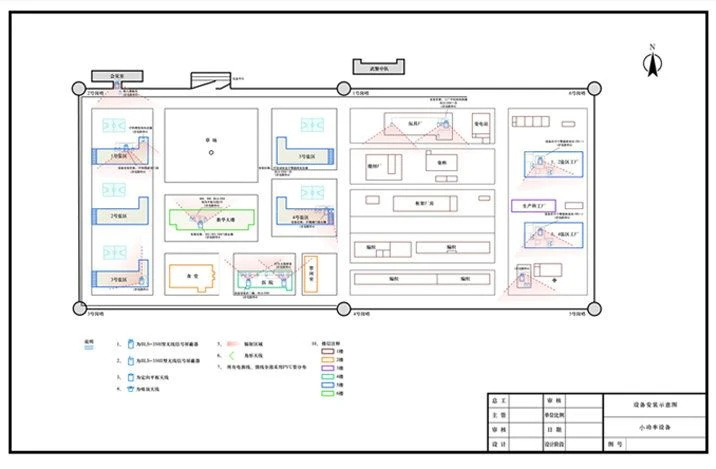

แผนผังของการติดตั้งอุปกรณ์ jammer พลังงานขนาดเล็ก
