1 ภาพรวม

อุปกรณ์บูรณาการการตรวจจับและควบคุมโดรนติดยานพาหนะ AAT-DJ-TJ203 ผสานรวมหน่วยการตรวจจับ การกำหนดตำแหน่ง และมาตรการตอบโต้ ซึ่งสามารถบรรลุการตรวจจับ การระบุตัวตน การวางตำแหน่ง การติดตาม และการกำจัดสิ่งรบกวนของโดรนที่รุกราน อุปกรณ์นี้สามารถตรวจสอบหมายเลขซีเรียล รุ่น ตำแหน่ง (ลองจิจูด ละติจูด แอซิมุท) ความเร็ว ระดับความสูง จุดเริ่มต้น จุดกลับ วิถี ตำแหน่งรีโมทคอนโทรล (ลองจิจูด ละติจูด แอซิมุท) และข้อมูลหลายมิติอื่นๆ ของโดรนภายในช่วงการตรวจสอบ ผ่านการวิเคราะห์เชิงลึกและการขุดข้อมูลของสัญญาณโดรน อุปกรณ์ดังกล่าวใช้การออกแบบทางอุตสาหกรรมแบบบูรณาการ โดยมีรูปลักษณ์ที่เรียบง่ายและปกปิด มีความสามารถในการปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง วิธีการปรับใช้ที่ยืดหยุ่น และสามารถติดตั้งและสร้างในยานพาหนะหรือในลักษณะคงที่ได้

อุปกรณ์นี้เหมาะสำหรับการรักษาความปลอดภัยระดับความสูงต่ำในสถานการณ์ต่างๆ เช่น การสนับสนุนเหตุการณ์ขนาดใหญ่- การลาดตระเวนเพื่อความมั่นคงสาธารณะ การป้องกันชายแดน การปกป้องบุคคลสำคัญทางการเมือง เขตการจัดการทางทหาร อุทยานพลังงานและปิโตรเคมี และสนามบิน สามารถทำงานออฟไลน์บนเครื่องเดียว ปรับใช้ได้อย่างยืดหยุ่นและรวดเร็ว และตอบสนองได้อย่างยืดหยุ่น ตอบสนองความต้องการของสถานการณ์ต่างๆ

Drone detection

2 องค์ประกอบของผลิตภัณฑ์

ผลิตภัณฑ์นี้ส่วนใหญ่ประกอบด้วยห้าส่วน: โฮสต์อุปกรณ์ กล่องไฟ ตัวยึด สายไฟสำหรับงานหนัก- และอุปกรณ์เสริมดังที่แสดงในตารางด้านล่าง:

ตารางรายละเอียดส่วนประกอบฮาร์ดแวร์ของผลิตภัณฑ์

หมายเลขซีเรียล	ชื่ออุปกรณ์	ตัวเลข	หน่วย
1	โฮสต์อุปกรณ์	1	ชิ้น
2	กล่องไฟ	1	ชิ้น
3	สายบรรทุกหนัก	1	ชิ้น
4	สนับสนุน	1	ชิ้น
5	อะไหล่	1	ชิ้น

3,ฟังก์ชั่น

การตรวจจับโดรน:สามารถตรวจจับและระบุแบรนด์ รุ่น ความถี่ และข้อมูลอื่นๆ ของโดรนที่บุกรุกได้

การวางตำแหน่งโดรน:สามารถค้นหาข้อมูลตำแหน่งของโดรนซีรีส์ DJI และแสดง-ตำแหน่งของโดรนแบบเรียลไทม์ (ลองจิจูดและละติจูด) ข้อมูลแอซิมัท ข้อมูลระยะทาง (ระยะทางจากโดรนไปยังตำแหน่งของอุปกรณ์) ความเร็ว ความสูง ฯลฯ

การวางตำแหน่งมือบิน:สามารถค้นหาข้อมูลตำแหน่งของมือที่บินของยานพาหนะทางอากาศไร้คนขับ DJI และแสดงตำแหน่งเวลาจริง- (ลองจิจูดและละติจูด) ข้อมูลแอซิมัท และข้อมูลระยะทางของมือที่บิน (รีโมทคอนโทรล) ที่สัมพันธ์กับตำแหน่งของอุปกรณ์

การรับรู้รหัสประจำตัวที่ไม่ซ้ำ:สามารถระบุหมายเลขซีเรียลเฉพาะของโดรนซีรีส์ DJI และยืนยันข้อมูลระบุตัวตนเฉพาะของโดรนได้

การตรวจจับและการโจมตีแบบรวม:อุปกรณ์สามารถโต้ตอบการโจมตีโดรนได้โดยอัตโนมัติหลังจากตรวจจับและระบุได้

การติดตามวิถีหลายเป้าหมาย:มีความสามารถในการวางตำแหน่งและติดตามโดรนหลายเป้าหมาย ในขณะที่แสดงวิถีการบินของโดรนหลายเส้นทาง

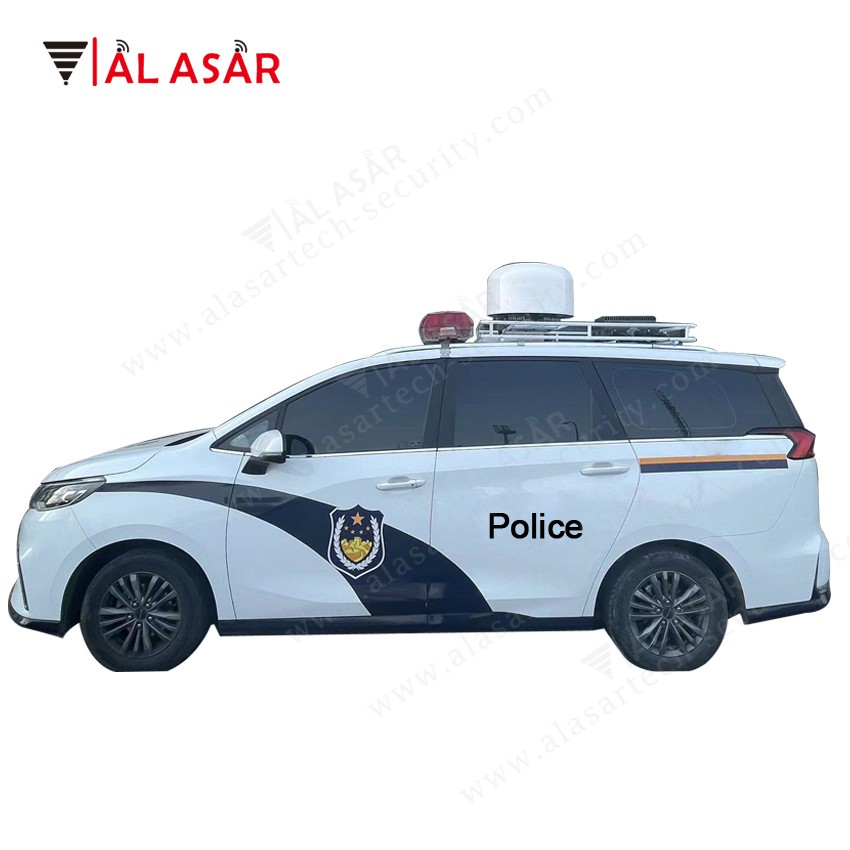

Drone jamming

4 ฟังก์ชั่นระบบตรวจจับโดรนติดรถยนต์

รายการขาวดำ:สามารถแยกแยะระหว่างโดรนแบบร่วมมือและ-โดรนที่ไม่ร่วมมือได้ และอุปกรณ์จะไม่ส่งสัญญาณเตือนเมื่อตรวจจับโดรนที่ให้ความร่วมมือ นอกจากนี้ยังสามารถติดป้ายกำกับโดรนสหกรณ์ด้วยความไว้วางใจ

สัญญาณเตือนการบุกรุก:เมื่อตรวจพบการบุกรุกของโดรน สัญญาณเตือนด้วยเสียงหรือภาพจะถูกกระตุ้น

การเล่นวิถี:รองรับการเล่นวิถีการบินของโดรน ช่วยเจ้าหน้าที่รักษาความปลอดภัยในการวิเคราะห์ข้อมูลการบินของโดรนในอดีต

บันทึกการตรวจจับ:รายการบันทึกการตรวจจับสามารถเก็บบันทึกการตรวจจับในอดีตได้ รวมถึงข้อมูลหลายมิติ เช่น หมายเลขซีเรียลของโดรน รุ่น ความถี่ ฯลฯ

การวิเคราะห์ข้อมูลและการแสดงภาพข้อมูล:รองรับการตรวจจับ UAV และการวิเคราะห์ทางสถิติข้อมูลการบิน ซึ่งสามารถนำเสนอโดยวิธีการแสดงภาพ เช่น แผนภาพความร้อนและแผนภูมิเส้น

แผนที่อิเล็กทรอนิกส์:รองรับการสลับแผนที่อิเล็กทรอนิกส์ รวมถึง Gao de, Bing, Baidu ฯลฯ

5 คุณสมบัติของผลิตภัณฑ์

การออกแบบแบบบูรณาการ:โมดูลการทำงานทั้งหมดของอุปกรณ์ถูกรวมเข้าไว้ในฝาครอบป้องกัน ซึ่งใช้การออกแบบที่ต้านลมต่ำเพื่อรักษาเสถียรภาพและความปลอดภัยของยานพาหนะเมื่อเคลื่อนที่ด้วยความเร็วสูง-

การทำงานผ่านมือถือ:อุปกรณ์นี้มีความสามารถในการตรวจจับและตอบโต้โดรนระหว่างการเคลื่อนที่ด้วยความเร็วสูง-

โมเดลการตรวจจับทั้งหมด:ระบบสามารถระบุและตรวจจับยี่ห้อโดรนทั่วไป เช่น DJI, AUTEL, Dahua, YUNEEC รวมถึงรุ่นส่วนใหญ่ในตลาด เช่น-เครื่องสำรวจเส้นทางและเครื่อง WiFi ที่ผลิตเอง

การตรวจจับแบบพาสซีฟ:อุปกรณ์ไม่ปล่อยสัญญาณแม่เหล็กไฟฟ้า ไม่มีมลภาวะต่อสิ่งแวดล้อมทางแม่เหล็กไฟฟ้า และเป็นมิตรกับสิ่งแวดล้อม

ความพร้อมทั้งหมดสามประการ:อุปกรณ์ทำงานอย่างต่อเนื่องทั้งกลางวันและกลางคืนเป็นเวลา 7*24 ชั่วโมง 24/7 (เหมาะสำหรับสภาพแวดล้อมแม่เหล็กไฟฟ้าที่ซับซ้อนและสภาพแวดล้อมสภาพอากาศที่รุนแรง) และให้การรักษาความปลอดภัยที่ครอบคลุม (การตรวจจับการบุกรุกของโดรน 360 องศา) ในพื้นที่หลัก

เครือข่ายหลาย-หน่วย:อุปกรณ์สามารถเชื่อมต่อกับแพลตฟอร์มควบคุมแบ็กเอนด์ผ่านเครือข่าย และเครือข่ายหลาย-หน่วยก็ตอบสนองความต้องการของการครอบคลุมพื้นที่ขนาดใหญ่

6 พารามิเตอร์ดัชนีผลิตภัณฑ์

6.1 ดัชนีประสิทธิภาพ

ตัวบ่งชี้ประสิทธิภาพผลิตภัณฑ์ - การวางตำแหน่งการตรวจจับ

ตัวเลข	ดัชนี	พารามิเตอร์	หมายเหตุ
1	การตรวจจับและระบุประเภทของโดรน	โดรนซีรีส์ DJI, FPV, Xiaomi, Yuneec, Hubsan, Hubson, Powervision, โดรน Tello เป็นต้น
2	โมเดลโดรนที่สามารถแปลเป็นภาษาท้องถิ่นได้	DJI มาวิค,แอร์,มินิ,FPV,อวาต้า ฯลฯ
3	ย่านความถี่การตรวจจับ	100MHz~6GHz
4	ระยะการตรวจจับและตำแหน่ง	1~5กม	ขึ้นอยู่กับสภาพแวดล้อม
5	ความสูงของการตรวจจับ	0m~1000m
6	จำนวนเป้าหมายที่สามารถตรวจจับได้พร้อมกัน	มากกว่าหรือเท่ากับ 10 การก่อกวน
7	สามารถติดตามและแสดงวิถีโดรนได้พร้อมกัน	มากกว่าหรือเท่ากับ 5strip
8	ข้อผิดพลาดของอะซิมัท	น้อยกว่าหรือเท่ากับ 1 องศา (RMS)
9	ความแม่นยำของตำแหน่ง	น้อยกว่าหรือเท่ากับ 10 ม
10	อัตราความสำเร็จในการตรวจจับ	มากกว่าหรือเท่ากับ 99%
11	ระบุเวลาตอบสนอง	น้อยกว่าหรือเท่ากับ 3 วินาที

ตัวบ่งชี้ประสิทธิภาพผลิตภัณฑ์ - ปฏิกิริยา

ตัวเลข	ดัชนี	พารามิเตอร์	หมายเหตุ
1	โหมดการทำงาน	การปราบปรามการรบกวนของวิทยุ
2	วัตถุประสงค์ของการกระทำ	การส่งภาพ UAV, ลิงค์ควบคุมการบิน, สัญญาณนำทาง
3	คลื่นความถี่การกระทำ	900MHz, 1.5GHz, 2.4GHz, 5.8GHz และย่านความถี่อื่น ๆ ที่ใช้กันทั่วไปสำหรับยานพาหนะทางอากาศไร้คนขับ ซึ่งสามารถควบคุมและรวมเข้าด้วยกันได้อย่างอิสระตามต้องการ
4	ระยะถอยหลัง	1.5 กม.-2 กม. (อาจแตกต่างกันไปขึ้นอยู่กับสภาพแวดล้อมและรุ่น)	ขึ้นอยู่กับสภาพแวดล้อม
5	โหมดเคาน์เตอร์	ทิศทางและรอบทิศทาง
