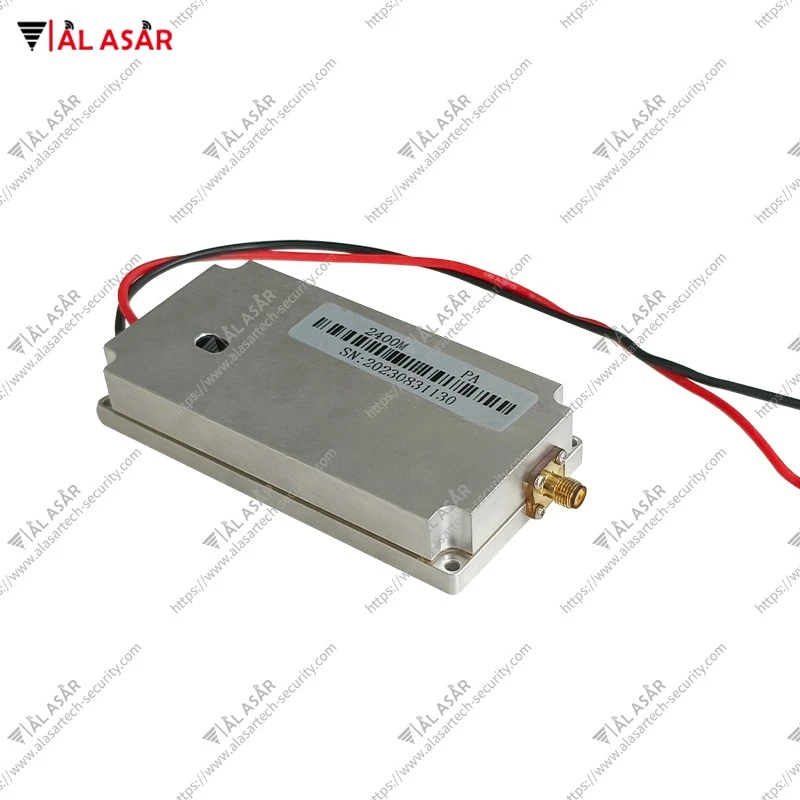

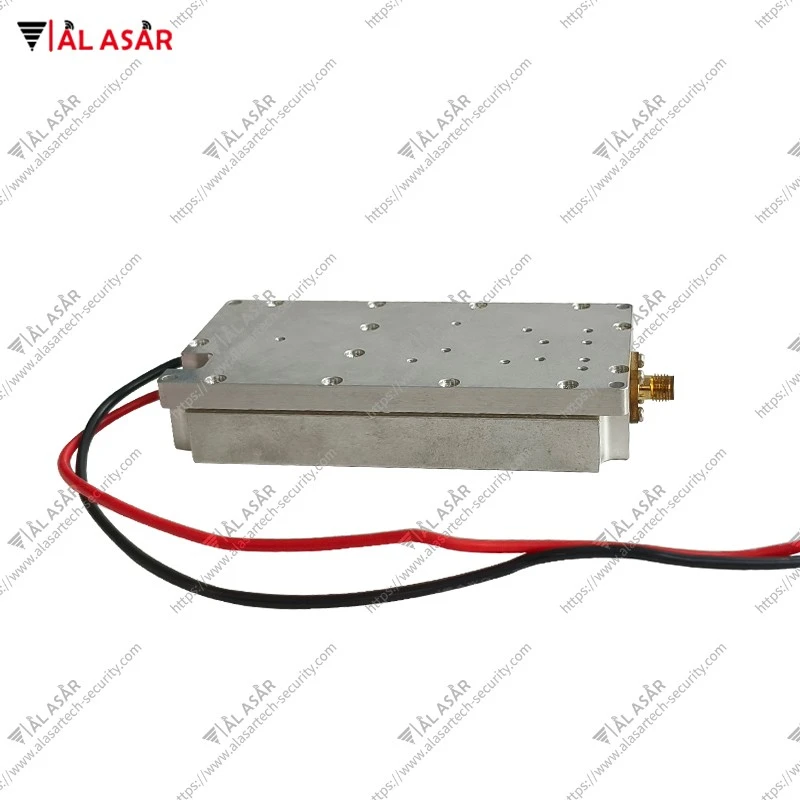

โมดูลแอมพลิฟายเออร์กำลังไฟ

ดัชนี

พารามิเตอร์

ความถี่ในการทำงาน

2400MHz

เอาต์พุต CW พลังงานอิ่มตัว

﹥ 50W (47DBM) ± 0.5 dBm

ในวงแบนรับความเรียบ

น้อยกว่าหรือเท่ากับ 1.5dB

ปัจจุบันทำงาน

น้อยกว่าหรือเท่ากับ 5a ± 0.2

เอาต์พุต VSWR

น้อยกว่าหรือเท่ากับ 2.6

การปราบปรามความยุ่งเหยิง

มากกว่าหรือเท่ากับ 65dBc

การปราบปรามฮาร์มอนิก

มากกว่าหรือเท่ากับ -8 dbc

อินเตอร์เฟสเอาต์พุต RF

SAM-F

28V อินเทอร์เฟซแหล่งจ่ายไฟ

ตัวเก็บประจุฟีดทรูพร้อมแผ่นดิน

แหล่งจ่ายไฟ VCC

dc: 27-30 v

แรงดันไฟฟ้าสูงสุด VCC

+30V

มิติที่ไม่มีตัวเชื่อมต่อ

127.4 × 59.6 × 21.5 มม.

ขนาดการติดตั้งคงที่

121.4 × 53.4 มม.

อุณหภูมิแวดล้อม

-20^oC~+55^oC

วิธีการติดตั้ง

ต้องติดตั้งหม้อน้ำสำหรับการทดสอบแอมพลิฟายเออร์พลังงาน
